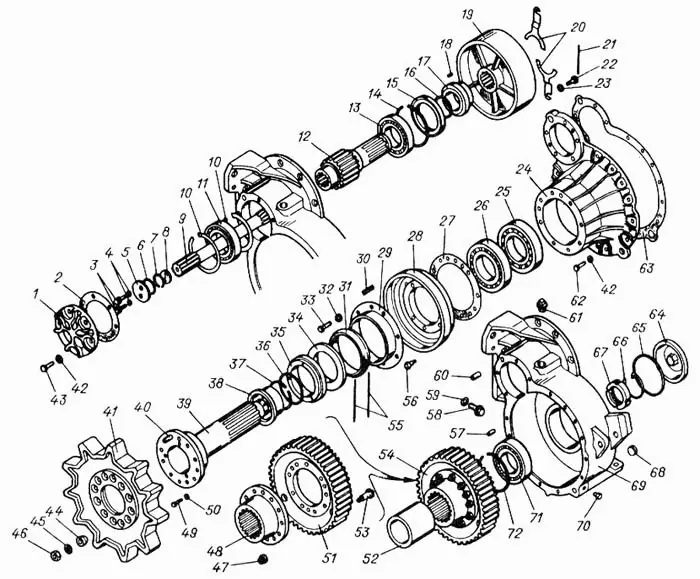

Передача конечная

№

Номер детали

Наименование детали

-

МТ.39.001-01

Передача конечная (правая)

-

МТ4.39.001

Передача конечная (левая)

-

МТ4.39.120

Картер правый (зам)

-

Т4.39.011-1Р

Вал ведомый (состоит из деталей поз. 39 и 67)

1

Т4.39.114

Крышка

2

Т4.39.113

Прокладка

3

04.38.222

Болт

4

04.38.242

Кольцо уплотнительное

5

04.38.170-1

Шайба упорная

6

04.38.229

Кольцо уплотнительное

7

04.38.135

Кольцо стопорное

8

04.38.131-1

Заглушка

9

Т4.39.102

Торсион

10

04.37.119

Кольцо 1Б-160Г

11

Подшипник 62315КМ ГОСТ 8328-75

Подшипник 62315КМ ГОСТ 8328-75

12

Т4.39.103

Шестерня ведущая

13

Подшипник 2220К2 ГОСТ 8328-75

Подшипник 2220К2 ГОСТ 8328-75

14

60-15-020-Б

Кольцо пружинное

15

Манжета 2.1-150х180-4 ГОСТ 8752-79

Манжета 2.1-150х180-4 ГОСТ 8752-79

16

04.38.238

Кольцо уплотнительное

17

МТ4.39.115

Втулка уплотнения

18

Штифт 8h6х16 ГОСТ 3128-70

Штифт 8h6х16 ГОСТ 3128-70

19

Т4.39.105В

Барабан тормозной

20

Т4.39.116

Пластина стопорная

21

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм

22

Болт 3М12-6gх30.88.016 ГОСТ 7796-70

Болт 3М12-6gх30.88.016 ГОСТ 7796-70

23

Шайба 12.01.016 ГОСТ 11371-78

Шайба 12.01.016 ГОСТ 11371-78

24

МТ4.39.005

Крышка картера

25

Подшипник 222 ГОСТ 8338-75

Подшипник 222 ГОСТ 8338-75

26

Подшипник 2222КМ ГОСТ 8328-75

Подшипник 2222КМ ГОСТ 8328-75

27

Т4.39.143

Прокладка

28

МТ4.39.132

Крышка

29

Т4.39.126

Шайба уплотнительная

30

А39-233А

Пружина фиксатора

31

Т4.39.124

Манжета

32

Шайба 12 65Г 096 ГОСТ 6402-70

Шайба 12 65Г 096 ГОСТ 6402-70

33

Болт М12-6gх45.88.016 ГОСТ 7795-70

Болт М12-6gх45.88.016 ГОСТ 7795-70

34

МТ4.39.139

Диск

35

МТ4.39.146

Диск

36

Кольцо 140-145-36-2-2 ГОСТ 18829-73

Кольцо 140-145-36-2-2 ГОСТ 18829-73

37

Т4.39.149

Кольцо запорное

38

Т4.39.128

Втулка

39

Т4.39.122-1

Вал ведомый

40

Т4.39.131А

Болт

41

МТ4.39.101

Колесо ведущее

42

Шайба 16ОТ 65Г 096 ГОСТ 6402-70

Шайба 16ОТ 65Г 096 ГОСТ 6402-70

43

Болт М16-6gх70.88.016 ГОСТ 7795-70

Болт М16-6gх70.88.016 ГОСТ 7795-70

44

Т4.39.133А

Втулка коническая

45

Шайба 24Т 65Г 096 ГОСТ 6402-70

Шайба 24Т 65Г 096 ГОСТ 6402-70

46

Т4.39.155-1

Гайка

47

МТ4.39.160

Гайка

48

Т4.39.134-1А

Ступица ведомой шестерни

49

Болт М10-6gх35.88.016 ГОСТ 7796-70

Болт М10-6gх35.88.016 ГОСТ 7796-70

50

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

51

60-15-007Б

Шестерня ведомая

52

Т4.39.129

Втулка

53

МТ4.39.158

Болт призонный

54

МТ4.39.007

Шестерня ведомая в сборе

55

Проволока 1-0-1Ц ГОСТ 3282-74, L=1090мм

Проволока 1-0-1Ц ГОСТ 3282-74, L=1090мм

56

МТ4.39.135

Штифт

57

76Т-15-046

Штифт

58

Т4.39.151-1А

Болт

59

Шайба 27 65Г 096 ГОСТ 6402-70

Шайба 27 65Г 096 ГОСТ 6402-70

60

60-15-045

Штифт

61

60-15-052

Пробка К-1,1/4"

62

Болт М16-6gх40.88.016 ГОСТ 7796-70

Болт М16-6gх40.88.016 ГОСТ 7796-70

63

Т4.39.147

Прокладка

64

МТ4.39.152

Крышка

65

Кольцо 185-190-36-2-2 ГОСТ 18829-73

Кольцо 185-190-36-2-2 ГОСТ 18829-73

66

Т4.39.150

Кольцо стопорное

67

Т4.39.141-1

Гайка

68

Т4.54.174

Заглушка

69

МТ4.39.119

Картер левый (зам)

70

Пробка КГ1/8"А12.016 ОСТ 23.1.117-83

Пробка КГ1/8"А12.016 ОСТ 23.1.117-83

71

Подшипник 2318КМ ГОСТ 8328-75

Подшипник 2318КМ ГОСТ 8328-75

72

Т4.39.145

Кольцо запорное
