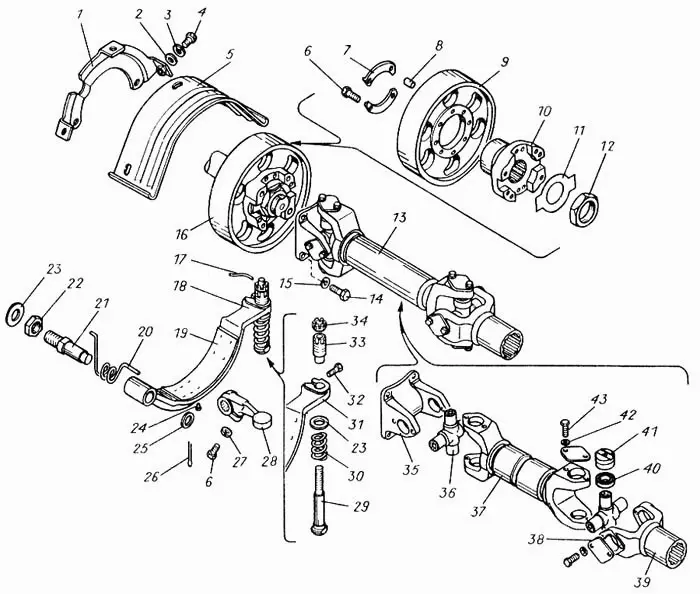

Передача карданная

№

Номер детали

Наименование детали

-

МО4.36.010

Колодка тормозка (состоит из дет. поз. 19, 24, 32)

-

Подшипник игольчатый 804805 УС 10 ТУ 37.

Подшипник игольчатый 804805 УС 10 ТУ 37.006.065-74

-

Т4.36.023-1

Вал карданный

1

Т4.36.009

Щиток в сборе

2

Шайба 10.01.016 ГОСТ 11371-78

Шайба 10.01.016 ГОСТ 11371-78

3

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

4

Болт М10-6gх18.88.016 ГОСТ 7796-70

Болт М10-6gх18.88.016 ГОСТ 7796-70

5

Т4.36.146А

Козырек

6

Болт М12-6gх35.88.016 ГОСТ 7796-70

Болт М12-6gх35.88.016 ГОСТ 7796-70

7

МО4.36.138

Пластина стопорная

8

МО4.36.156

Штифт

9

МО4.36.115А

Шкив тормозка

10

Т4.36.101

Фланец

11

Т4.36.107

Шайба стопорная

12

Т4.36.102

Гайка

13

Т4.36.023

Вал карданный

14

04.38.155-1

Болт М14х1,5

15

Шайба 14ОТ 65Г 096 ГОСТ 6402-70

Шайба 14ОТ 65Г 096 ГОСТ 6402-70

16

Т4.36.007

Фланец

17

Проволока 3-0-1Ц ГОСТ 3282-74, L=36мм

Проволока 3-0-1Ц ГОСТ 3282-74, L=36мм

18

МО4.36.008Б

Колодка тормозка

19

МО4.36.132-2

Лента тормозка

20

77.36.127

Пружина тормозка

21

МО4.36.135А

Ось колодки тормозка

22

Гайка М20х1,5-6Н.05.016 ГОСТ 5916-70

Гайка М20х1,5-6Н.05.016 ГОСТ 5916-70

23

Шайба 20.01.016 ГОСТ 11371-78

Шайба 20.01.016 ГОСТ 11371-78

24

Заклепка 2.4х12.32 ГОСТ 12642-80

Заклепка 2.4х12.32 ГОСТ 12642-80

25

Шайба 16.01.016 ГОСТ 11371-78

Шайба 16.01.016 ГОСТ 11371-78

26

Шплинт 4х25.016 ГОСТ 397-79

Шплинт 4х25.016 ГОСТ 397-79

27

Шайба 12ОТ 65Г 096 ГОСТ 6402-70

Шайба 12ОТ 65Г 096 ГОСТ 6402-70

28

МО4.36.136-1

Рычаг тормозка

29

МО4.36.110

Толкатель

30

МО4.36.144А

Пружина тормозка

31

МО4.36.134-2

Колодка тормозка

32

Болт М12-6gх30.88.016 ГОСТ 7796-70

Болт М12-6gх30.88.016 ГОСТ 7796-70

33

МО4.36.150

Втулка

34

Гайка М14х1,5-6Н.8.016 ГОСТ 5932-73

Гайка М14х1,5-6Н.8.016 ГОСТ 5932-73

35

695Н-2201023

Вилка карданного вала

36

130-2201030

Крестовина кардана

37

Т4.36.004

Труба

38

120-2201050

Пластина опорная игольчатого подшипника

39

Т4.36.008

Вилка скользящая в сборе

40

130-2201043

Уплотнение торцовое

41

Подшипник игольчатый 804805 К2С10 ТУ 37.

Подшипник игольчатый 804805 К2С10 ТУ 37.006.065-74

42

Шайба 8Т 65Г 096 ГОСТ 6402-70

Шайба 8Т 65Г 096 ГОСТ 6402-70

43

201454-П29

Болт

№

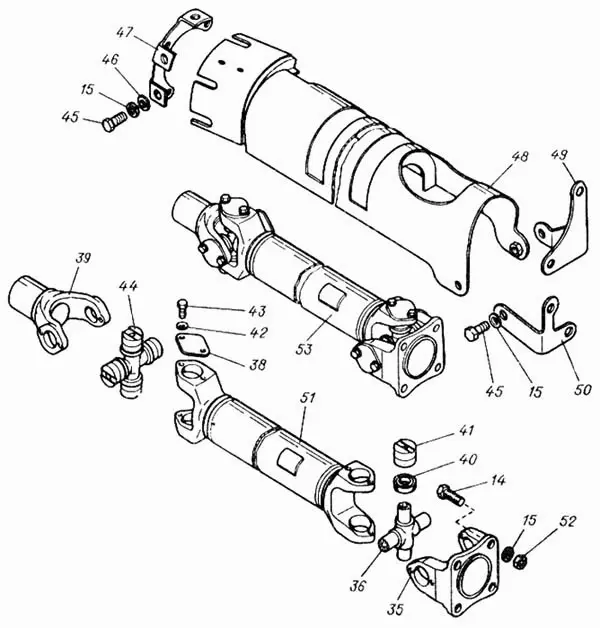

Номер детали

Наименование детали

-

Подшипник игольчатый 804805 УС 10 ТУ 37.

Подшипник игольчатый 804805 УС 10 ТУ 37.006.065-74

-

Т4.36.003-2

Вал карданный

14

04.38.155-1

Болт М14х1,5

15

Шайба 14ОТ 65Г 096 ГОСТ 6402-70

Шайба 14ОТ 65Г 096 ГОСТ 6402-70

35

695Н-2201023

Вилка карданного вала

36

130-2201030

Крестовина кардана

38

120-2201050

Пластина опорная игольчатого подшипника

39

Т4.36.008

Вилка скользящая в сборе

40

130-2201043

Уплотнение торцовое

41

Подшипник игольчатый 804805 К2С10 ТУ 37.

Подшипник игольчатый 804805 К2С10 ТУ 37.006.065-74

42

Шайба 8Т 65Г 096 ГОСТ 6402-70

Шайба 8Т 65Г 096 ГОСТ 6402-70

43

201454-П29

Болт

44

Т4.36.022

Крестовина кардана с подшипниками

45

Болт М14-6gх30.88.016 ГОСТ 7796-70

Болт М14-6gх30.88.016 ГОСТ 7796-70

46

Шайба 14.01.016 ГОСТ 11371-78

Шайба 14.01.016 ГОСТ 11371-78

47

Т4.36.020

Фланец

48

Т4.36.019

Кожух

49

Т4.36.127

Кронштейн

50

Т4.36.126

Кронштейн

51

Т4.36.006-1

Труба в сборе

52

Гайка М14х1,5-6Н.016 ГОСТ 5915-70

Гайка М14х1,5-6Н.016 ГОСТ 5915-70

53

Т4.36.003-1

Вал карданный большой
