Коробка раздаточная

Описание

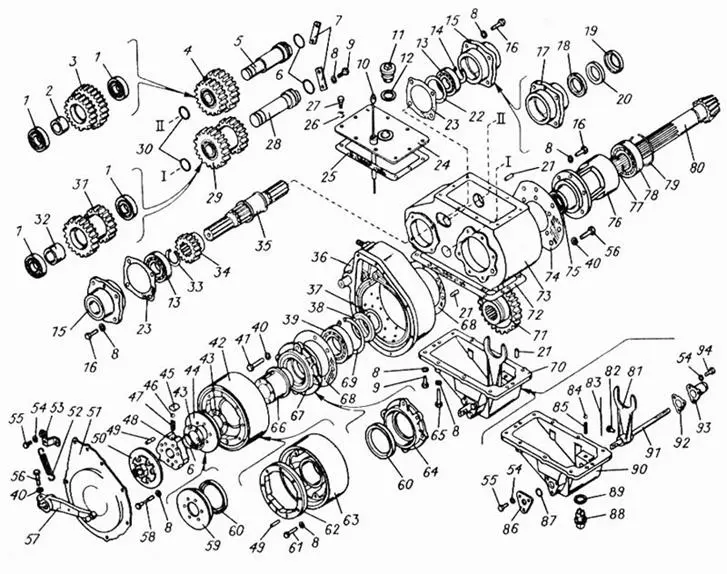

№	Номер детали	Наименование детали
-	МТ4.42.001	Коробка раздаточная
-	МТ4.42.001-01	Коробка раздаточная
1	Подшипник 208А ГОСТ 8338-75	Подшипник 208А ГОСТ 8338-75
2	60-40-026	Втулка распорная
3	Т4.42.157-3	Шестерня промежуточная
4	Т4.42.008-2	Шестерня промежуточная в сборе
5	60-40-020	Ось верхняя
6	Кольцо 045-050-30-2-2 ГОСТ 18829-73	Кольцо 045-050-30-2-2 ГОСТ 18829-73
7	60-12-026	Планка
8	Шайба 12ОТ 65Г 096 ГОСТ 6402-70	Шайба 12ОТ 65Г 096 ГОСТ 6402-70
9	Болт М12-6gх30.88.016 ГОСТ 7796-70	Болт М12-6gх30.88.016 ГОСТ 7796-70
10	Т4.42.020-1	Щуп
11	04.57.014	Сапун в сборе
12	04.57.125А	Прокладка сапуна
13	Подшипник 310А ГОСТ 8338-75	Подшипник 310А ГОСТ 8338-75
14	04.41.181-1	Кольцо НК-50
15	МТ4.42.006	Крышка в сборе
16	Болт М12-6gх35.88.016 ГОСТ 7796-70	Болт М12-6gх35.88.016 ГОСТ 7796-70
17	Т4.42.219А	Крышка
18	Манжета 1.1-65х90-4 ГОСТ 8752-79	Манжета 1.1-65х90-4 ГОСТ 8752-79
19	60-12-028	Обойма сальника
20	60-12-029	Кольцо сальника
21	ДО1-015	Штифт установочный
22	04.41.120	Кольцо
23	60-40-051А	Прокладка
24	Т4.42.021	Крышка а сборе
25	60-40-046А	Прокладка крышки корпуса
26	Шайба 10ОТ 65Г 096 ГОСТ 6402-70	Шайба 10ОТ 65Г 096 ГОСТ 6402-70
27	Болт М10-6gх20.88.016 ГОСТ 7796-70	Болт М10-6gх20.88.016 ГОСТ 7796-70
28	60-40-019	Ось нижняя
29	Т4.42.007-2А	Блок шестерен в сборе
30	Кольцо 033-038-30-2-2 ГОСТ 18829-73	Кольцо 033-038-30-2-2 ГОСТ 18829-73
31	Т4.42.156-3А	Блок шестерен
32	60-40-013	Втулка
33	Т4.37А.222-1	Кольцо
34	МТ4.42.183	Шестерня
35	МТ4.42.181	Вал коробки первичный
36	Т4.42.002-2	Тормоз в сборе
37	04.37.234	Кольцо 1Б-80
38	МТ4.42.202	Шайба маслоотражательная
39	Подшипник 216К1 ГОСТ 8338-75	Подшипник 216К1 ГОСТ 8338-75
40	Шайба 14ОТ 65Г 096 ГОСТ 6402-70	Шайба 14ОТ 65Г 096 ГОСТ 6402-70
41	Болт М14-6gх55.58.016 ГОСТ 7795-70	Болт М14-6gх55.58.016 ГОСТ 7795-70
42	МТ4.42.019	Барабан тормозной в сборе
43	Т4.42.208	Прокладка
44	МТ4.42.009	Корпус с уплотнением в сборе
45	МТ4.42.209	Сухарик
46	Шарик Б11, 906-100 ГОСТ 3722-81	Шарик Б11, 906-100 ГОСТ 3722-81
47	Т4.42.211А	Пружина
48	МТ4.42.210	Корпус сухариков
49	Т4.42.204А	Штифт
50	МТ4.42.203	Прижим
51	МТ4.42.102	Крышка
52	75Т-00-180	Пружина
53	МТ4.42.231	Кронштейн
54	Шайба 8Т 65Г 096 ГОСТ 6402-70	Шайба 8Т 65Г 096 ГОСТ 6402-70
55	Болт М8-6gх16.88.016 ГОСТ 7796-70	Болт М8-6gх16.88.016 ГОСТ 7796-70
56	Болт М14-6gх45.58.016 ГОСТ 7796-70	Болт М14-6gх45.58.016 ГОСТ 7796-70
57	МТ4.42.022	Рычаг тормоза
58	МТ4.42.129	Болт
59	Т4.42.206	Корпус сальника
60	04.38.065	Манжета
61	Болт М12-6gх50.88.016 ГОСТ 7795-70	Болт М12-6gх50.88.016 ГОСТ 7795-70
62	МТ4.42.163	Венец
63	МТ4.42.105	Барабан тормозной
64	Т4.42.119-1А	Стакан
65	Болт М12-6gх60.88.016 ГОСТ 7796-70	Болт М12-6gх60.88.016 ГОСТ 7796-70
66	Т4.42.161-2А	Кронштейн барабана
67	МТ4.42.010	Стакан в сборе
68	Т4.42.205А	Прокладка
69	04.37.186А	Кольцо
70	МТ4.42.004	Поддон в сборе
70	МТ4.42.005	Поддон в сборе
71	Т4.42.111-4	Шестерня привода лебедки
72	60-40-047А	Прокладка поддона
73	МТ4.42.184	Корпус коробки раздаточной
74	60-40-058-1А	Прокладка
75	Манжета 1.1-60х85-1 ГОСТ 8752-79	Манжета 1.1-60х85-1 ГОСТ 8752-79
76	60-40-004	Рукав
77	Т4.42.227	Кольцо запорное 60 МН470-61
78	Подшипник 2712КМ	Подшипник 2712КМ
79	А38-100А	Кольцо стопорное
80	Т4.42.103-2А	Вал-шестерня
81	60-40-033А	Вилка включения лебедки
82	36.1702110	Винт установочный
83	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=200мм	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=200мм
84	Шарик Б13, 494-100 ГОСТ 3722-81	Шарик Б13, 494-100 ГОСТ 3722-81
85	А39-233А	Пружина фиксатора
86	МТ4.42.127	Крышка
87	Кольцо 020-025-30-2-2 ГОСТ 18829-73	Кольцо 020-025-30-2-2 ГОСТ 18829-73
88	54.38.028-2	Пробка магнитная
89	54.38.643	Кольцо уплотняющее
90	МТ4.42.104	Поддон
91	МТ4.42.151	Валик вилки включения лебедки
92	МТ4.42.128	Прокладка
93	Т4.42.139	Колпачок
94	Болт М8-6gх20.88.016 ГОСТ 7796-70	Болт М8-6gх20.88.016 ГОСТ 7796-70

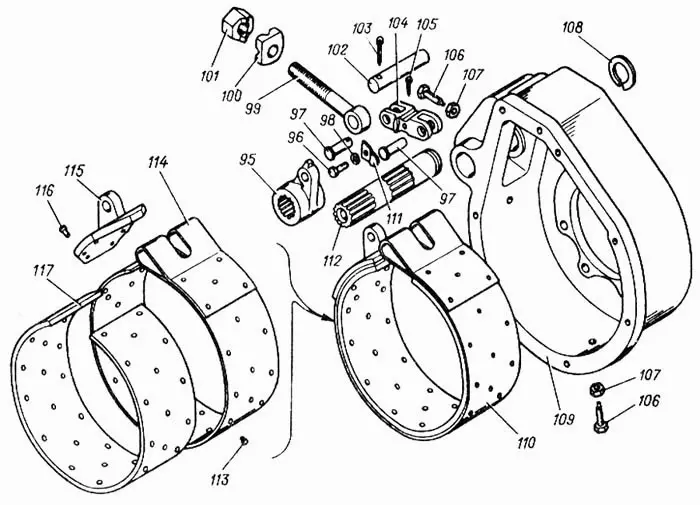

№	Номер детали	Наименование детали
95	60-40-063	Рычаг тормозной
96	Болт М6-6gх16.88.016 ГОСТ 7798-70	Болт М6-6gх16.88.016 ГОСТ 7798-70
97	Т4.40.106	Ось
98	Шайба 61 65Г 096 ГОСТ 6402-70	Шайба 61 65Г 096 ГОСТ 6402-70
99	60-40-060	Тяга тормоза регулировочная
100	60-40-062	Шайба сегментная
101	60-40-061	Гайка регулировочная
102	Т4.42.112	Палец тормозной лепты
103	Шплинт 4х32.016 ГОСТ 397-79	Шплинт 4х32.016 ГОСТ 397-79
104	60-40-068А	Серьга
105	Шплинт 3,2х20.016 ГОСТ 397-79	Шплинт 3,2х20.016 ГОСТ 397-79
106	Винт М12-6gх35.14Н.016 ГОСТ 1481-84	Винт М12-6gх35.14Н.016 ГОСТ 1481-84
107	Гайка М12-6Н.04.016 ГОСТ 5916-70	Гайка М12-6Н.04.016 ГОСТ 5916-70
108	60-40-064	Кольцо пружинное
109	Т4.42.101-4	Кронштейн тормоза
110	Т4.42.003-1	Лента тормозная в сборе
111	МТ4.42.238	Стопор
112	60-40-066	Валик рычага тормоза
113	Заклепка 2-4х12 ГОСТ 12642-80	Заклепка 2-4х12 ГОСТ 12642-80
114	Т4.42.113-1	Лента тормозная
115	Т4.42.115-1	Проушина
116	Заклепка 8х24.01 ГОСТ 10300-80	Заклепка 8х24.01 ГОСТ 10300-80
117	Т4.42.114-1	Накладка тормозной ленты

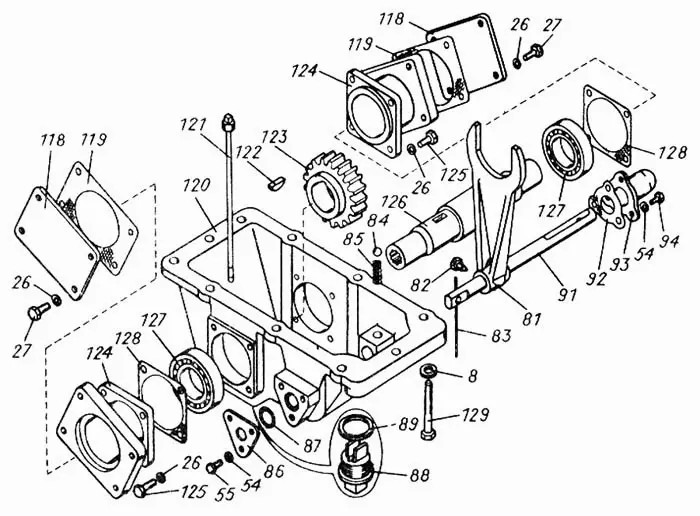

№	Номер детали	Наименование детали
8	Шайба 12ОТ 65Г 096 ГОСТ 6402-70	Шайба 12ОТ 65Г 096 ГОСТ 6402-70
26	Шайба 10ОТ 65Г 096 ГОСТ 6402-70	Шайба 10ОТ 65Г 096 ГОСТ 6402-70
27	Болт М10-6gх20.88.016 ГОСТ 7796-70	Болт М10-6gх20.88.016 ГОСТ 7796-70
54	Шайба 8Т 65Г 096 ГОСТ 6402-70	Шайба 8Т 65Г 096 ГОСТ 6402-70
55	Болт М8-6gх16.88.016 ГОСТ 7796-70	Болт М8-6gх16.88.016 ГОСТ 7796-70
81	60-40-033А	Вилка включения лебедки
82	36.1702110	Винт установочный
83	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=200мм	Проволока 1,6-0-1Ц ГОСТ 3282-74, L=200мм
84	Шарик Б13, 494-100 ГОСТ 3722-81	Шарик Б13, 494-100 ГОСТ 3722-81
85	А39-233А	Пружина фиксатора
86	МТ4.42.127	Крышка
87	Кольцо 020-025-30-2-2 ГОСТ 18829-73	Кольцо 020-025-30-2-2 ГОСТ 18829-73
88	54.38.028-2	Пробка магнитная
89	54.38.643	Кольцо уплотняющее
91	МТ4.42.151	Валик вилки включения лебедки
92	МТ4.42.128	Прокладка
93	Т4.42.139	Колпачок
94	Болт М8-6gх20.88.016 ГОСТ 7796-70	Болт М8-6gх20.88.016 ГОСТ 7796-70
118	Т4.42.178	Крышка
119	П4.41.103А	Прокладка
120	МТ4.42.137	Поддон
121	Т4.42.020	Щуп в сборе
122	Шпонка 8х11 ГОСТ 24071-80	Шпонка 8х11 ГОСТ 24071-80
123	Т4.42.138-3	Шестерня привода насоса
124	Т4.42.176	Кронштейн насоса
125	Болт М10-6gх25.88.016 ГОСТ 7796-70	Болт М10-6gх25.88.016 ГОСТ 7796-70
126	Т4.42.177-01	Вал привода насоса
127	Подшипник 209К5 ГОСТ 8338-75	Подшипник 209К5 ГОСТ 8338-75
128	Т4.42.179А	Прокладка
129	Болт М12-6gх130.88.016 ГОСТ 7795-70	Болт М12-6gх130.88.016 ГОСТ 7795-70
