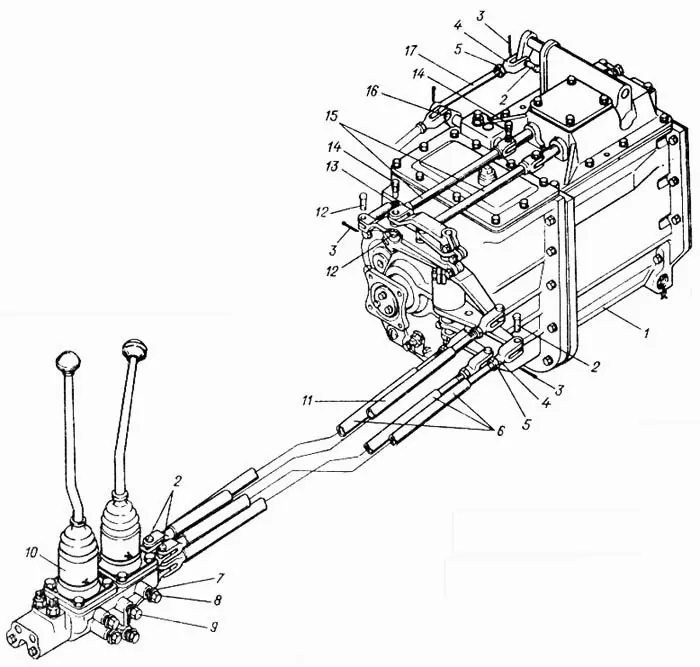

Коробка передач

№

Номер детали

Наименование детали

1

МТ4.37.003

Коробка передач

2

Т4.40.106

Ось

3

Шплинт 3,2х20.016 ГОСТ 397-79

Шплинт 3,2х20.016 ГОСТ 397-79

4

А40-17-1

Вилка

5

Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70

Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70

6

МТ4.37.013

Тяга

7

Шайба 14ОТ 65Г 096 ГОСТ 6402-70

Шайба 14ОТ 65Г 096 ГОСТ 6402-70

8

Болт М14-6gх40.58.016 ГОСТ 7796-70

Болт М14-6gх40.58.016 ГОСТ 7796-70

9

Болт М14-6gх30.88.016 ГОСТ 7796-70

Болт М14-6gх30.88.016 ГОСТ 7796-70

10

МТ4.37.002

Колонка управления

11

МТ4.37.014

Тяга

12

Т4.37.115

Ось специальная

13

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

14

МТ4.37.133

Болт-ось

15

МТ4.37.031

Тяга

16

04.37.326

Ось

17

04.37.327

Тяга блокировки реверс-редуктора

№

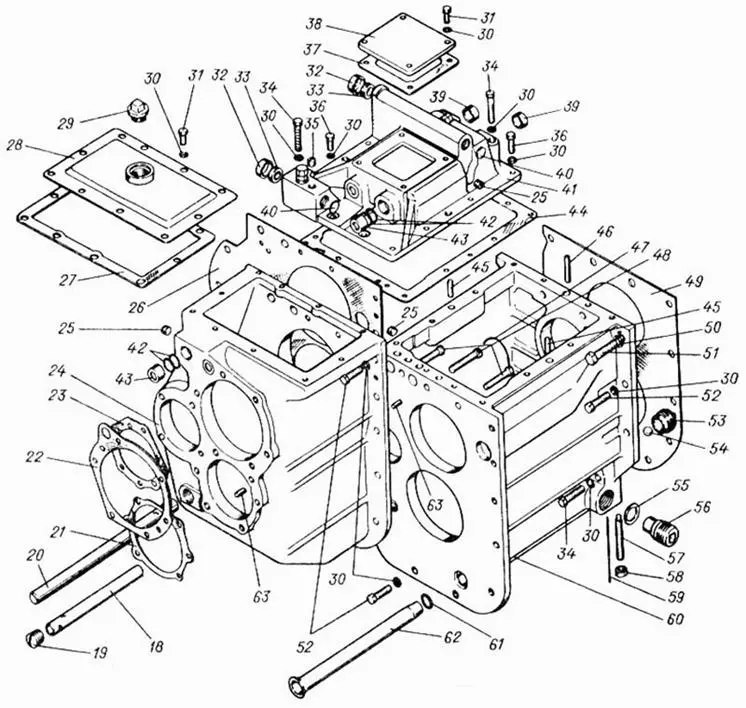

Номер детали

Наименование детали

18

Т4.37.276-01

Питатель

19

Пробка 4КГ1/2"А12.016 ОСТ 23.1.117-83

Пробка 4КГ1/2"А12.016 ОСТ 23.1.117-83

20

Т4.37.276

Питатель

21

Т4.37А.241-1

Прокладка

22

Т4.37А.107

Прокладка

23

Т4.37А.190-1

Прокладка

24

Т4.37А.104-1-01

Корпус реверс-редуктора

25

Пробка 4КГ1/4" А12.016 ОСТ 23.1.117-83

Пробка 4КГ1/4" А12.016 ОСТ 23.1.117-83

26

Т4.37А.201А

Прокладка

27

Т4.37А.155

Прокладка

28

Т4.37А.018-1

Крышка корпуса реверс-редуктора

29

04.38.275

Заглушка

30

Шайба 12 65Г 096 ГОСТ 6402-70

Шайба 12 65Г 096 ГОСТ 6402-70

31

Болт М12-6gх30.88.016 ГОСТ 7796-70

Болт М12-6gх30.88.016 ГОСТ 7796-70

32

Т4.37.175

Обойма сальника

33

Т4.37.176

Кольцо

34

Болт М12-6gх80.88.016 ГОСТ 7795-70

Болт М12-6gх80.88.016 ГОСТ 7795-70

35

Пробка 4КГ3/8"А12.016 ОСТ 23.1.117-83 Р1

Пробка 4КГ3/8"А12.016 ОСТ 23.1.117-83 Р1ид

36

Болт М12-6gх35.88.016 ГОСТ 7796-70

Болт М12-6gх35.88.016 ГОСТ 7796-70

37

54.37.463А

Прокладка

38

Т4.37А.114

Крышка

39

04.37.197

Колпачок

40

Т4.37А.235

Заглушка

41

Т4.37А.103-3

Крышка корпуса коробки передач

42

Г48-70-111

Кольцо уплотнительное

43

Т4.37.111

Корпус уплотнения

44

Т4.37А.200

Прокладка

45

Штифт 12h8х30 ГОСТ 3128-70

Штифт 12h8х30 ГОСТ 3128-70

46

Т4.37.159

Стопор

47

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=580мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=580мм

48

Болт 3М12-6gх60.88.016 ГОСТ 7796-70

Болт 3М12-6gх60.88.016 ГОСТ 7796-70

49

Т4.37А.206А

Прокладка

50

Шайба 16 65Г 096 ГОСТ 6402-70

Шайба 16 65Г 096 ГОСТ 6402-70

51

Т4.37А.199

Болт М16х45 кл. 2

52

Болт М12-6gх40.88.016 ГОСТ 7796-70

Болт М12-6gх40.88.016 ГОСТ 7796-70

53

МТ4.37.275

Гнездо

54

Шарик Б22,225-200 ГОСТ 3722-81

Шарик Б22,225-200 ГОСТ 3722-81

55

Н.036.28.007

Шайба

56

МТ4.37.277

Пробка

57

04.37.137

Винт установочный

58

Гайка М14-6Н.6.016 ГОСТ 5915-70

Гайка М14-6Н.6.016 ГОСТ 5915-70

59

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=75мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=75мм

60

Т4.37А.116-2-01

Корпус коробки передач

61

Г48-70-107

Кольцо уплотнительное

62

МТ4.37.279

Труба

63

Штифт 6h8х14 ГОСТ 3128-70

Штифт 6h8х14 ГОСТ 3128-70

№

Номер детали

Наименование детали

18

Т4.37.276-01

Питатель

19

Пробка 4КГ1/2"А12.016 ОСТ 23.1.117-83

Пробка 4КГ1/2"А12.016 ОСТ 23.1.117-83

20

Т4.37.276

Питатель

21

Т4.37А.241-1

Прокладка

22

Т4.37А.107

Прокладка

23

Т4.37А.190-1

Прокладка

24

Т4.37А.104-1-01

Корпус реверс-редуктора

25

Пробка 4КГ1/4" А12.016 ОСТ 23.1.117-83

Пробка 4КГ1/4" А12.016 ОСТ 23.1.117-83

26

Т4.37А.201А

Прокладка

27

Т4.37А.155

Прокладка

28

Т4.37А.018-1

Крышка корпуса реверс-редуктора

29

04.38.275

Заглушка

30

Шайба 12 65Г 096 ГОСТ 6402-70

Шайба 12 65Г 096 ГОСТ 6402-70

31

Болт М12-6gх30.88.016 ГОСТ 7796-70

Болт М12-6gх30.88.016 ГОСТ 7796-70

32

Т4.37.175

Обойма сальника

33

Т4.37.176

Кольцо

34

Болт М12-6gх80.88.016 ГОСТ 7795-70

Болт М12-6gх80.88.016 ГОСТ 7795-70

35

Пробка 4КГ3/8"А12.016 ОСТ 23.1.117-83 Р1

Пробка 4КГ3/8"А12.016 ОСТ 23.1.117-83 Р1ид

36

Болт М12-6gх35.88.016 ГОСТ 7796-70

Болт М12-6gх35.88.016 ГОСТ 7796-70

37

54.37.463А

Прокладка

38

Т4.37А.114

Крышка

39

04.37.197

Колпачок

40

Т4.37А.235

Заглушка

41

Т4.37А.103-3

Крышка корпуса коробки передач

42

Г48-70-111

Кольцо уплотнительное

43

Т4.37.111

Корпус уплотнения

44

Т4.37А.200

Прокладка

45

Штифт 12h8х30 ГОСТ 3128-70

Штифт 12h8х30 ГОСТ 3128-70

46

Т4.37.159

Стопор

47

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=580мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=580мм

48

Болт 3М12-6gх60.88.016 ГОСТ 7796-70

Болт 3М12-6gх60.88.016 ГОСТ 7796-70

49

Т4.37А.206А

Прокладка

50

Шайба 16 65Г 096 ГОСТ 6402-70

Шайба 16 65Г 096 ГОСТ 6402-70

51

Т4.37А.199

Болт М16х45 кл. 2

52

Болт М12-6gх40.88.016 ГОСТ 7796-70

Болт М12-6gх40.88.016 ГОСТ 7796-70

53

МТ4.37.275

Гнездо

54

Шарик Б22,225-200 ГОСТ 3722-81

Шарик Б22,225-200 ГОСТ 3722-81

55

Н.036.28.007

Шайба

56

МТ4.37.277

Пробка

57

04.37.137

Винт установочный

58

Гайка М14-6Н.6.016 ГОСТ 5915-70

Гайка М14-6Н.6.016 ГОСТ 5915-70

59

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=75мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=75мм

60

Т4.37А.116-2-01

Корпус коробки передач

61

Г48-70-107

Кольцо уплотнительное

62

МТ4.37.279

Труба

63

Штифт 6h8х14 ГОСТ 3128-70

Штифт 6h8х14 ГОСТ 3128-70

№

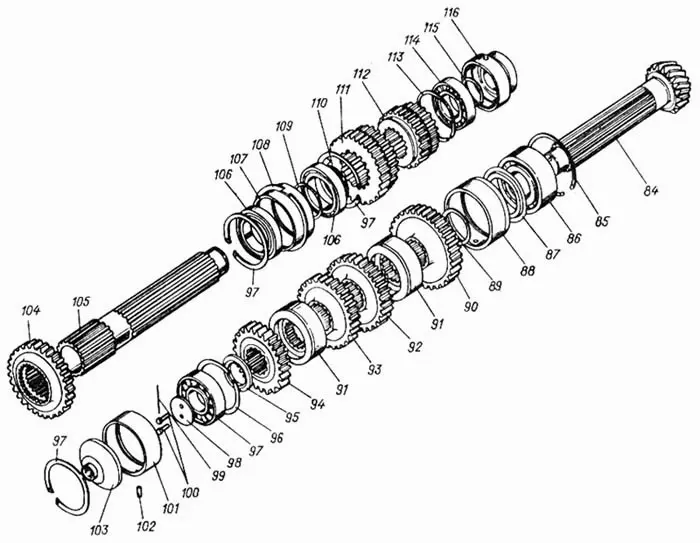

Номер детали

Наименование детали

84

Т4.37.167

Вал вторичный

85

04.37.119

Кольцо 1Б-160Г

86

Подшипник 2615КМ ГОСТ 8328-75

Подшипник 2615КМ ГОСТ 8328-75

87

МТ4.37.274

Шайба

88

04.37.159

Стакан подшипника вторичного вала (задний)

89

Т4.37.146

Кольцо распорное

90

Т4.37.144

Шестерня первой передачи

91

Т4.37А.022-2

Грязеуловитель

92

Т4.37А.143

Шестерня

93

05.37.145

Шестерня 4 передачи

94

Т4.37.177

Шестерня четвертой передачи

95

04.37.122-1

Кольцо упорное

96

04.37.186

Кольцо 1Б-140

97

Подшипник 411 ГОСТ 8338-75

Подшипник 411 ГОСТ 8338-75

98

04.37.125

Шайба упорная

99

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм

100

Болт 3М12-6gх30.88.016 ГОСТ 7796-70

Болт 3М12-6gх30.88.016 ГОСТ 7796-70

101

Т4.37А.221-1

Стакан подшипника вала вторичного

102

Штифт 8h8х25 ГОСТ 3128-70

Штифт 8h8х25 ГОСТ 3128-70

103

Т4.37А.211-1

Головка регулировочного стержня

104

Т4.37А.148-1А

Шестерня подвижная

105

Т4.37А.154

Вал первичный

106

Подшипник 216 К1 ГОСТ 8338-75

Подшипник 216 К1 ГОСТ 8338-75

107

Т4.37А.141-1

Стакан

108

04.37.184

Кольцо НК-152

109

Т4.37А.188

Кольцо промежуточное

110

04.37.234

Кольцо 1Б-80

111

МТ4.37.179

Блок шестерен 3 и 4 передач

112

Т4.37А.132

Блок шестерен первой и второй передач

113

Т4.37А.134

Кольцо 1Б-120

114

Подшипник 2311К ГОСТ 8328-75

Подшипник 2311К ГОСТ 8328-75

115

Т4.37А.197

Кольцо 1 Б-55

116

Т4.37А.158

Стакан

№

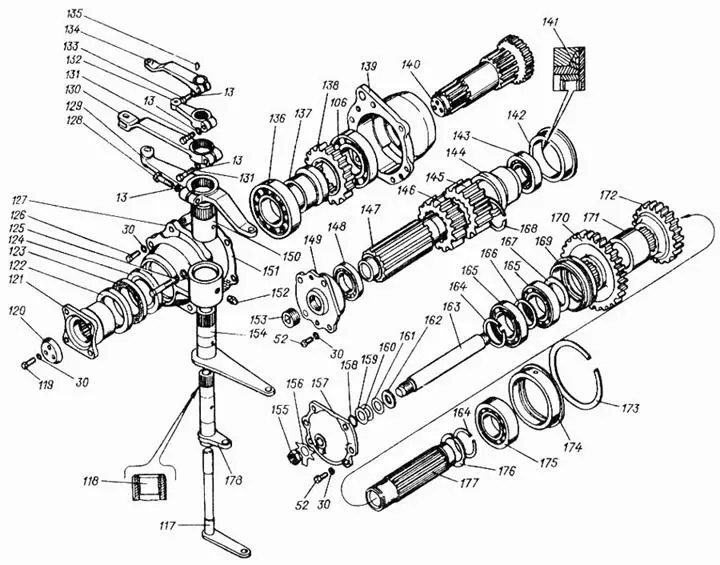

Номер детали

Наименование детали

-

Т4.37А.142Б

Вал промежуточный

13

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

30

Шайба 12 65Г 096 ГОСТ 6402-70

Шайба 12 65Г 096 ГОСТ 6402-70

52

Болт М12-6gх40.88.016 ГОСТ 7796-70

Болт М12-6gх40.88.016 ГОСТ 7796-70

106

Подшипник 216 К1 ГОСТ 8338-75

Подшипник 216 К1 ГОСТ 8338-75

117

Т4.37А.006А

Валик

118

Т4.37.160

Втулка

119

60-12-116

Болт

120

Т4.37А.236

Шайба торцовая

121

Т4.37А.183-1А

Фланец кардана

122

04.37.114

Обойма сальника

123

04.37.115

Кольцо-сальник

124

Манжета 1.1-80х105-1 ГОСТ 8752-79

Манжета 1.1-80х105-1 ГОСТ 8752-79

125

Болт М12-6gх100.58.016 ГОСТ 7795-70

Болт М12-6gх100.58.016 ГОСТ 7795-70

126

Болт М12-6gх55.88.016 ГОСТ 7795-70

Болт М12-6gх55.88.016 ГОСТ 7795-70

127

Т4.37А.156

Корпус промежуточный

128

Болт М10-6gх45.88.016 ГОСТ 7795-70

Болт М10-6gх45.88.016 ГОСТ 7795-70

129

Т4.37А.129

Рычаг редуктора

130

Т4.37А.130

Рычаг реверса верхний

131

Болт М10-6gх35.88.016 ГОСТ 7796-70

Болт М10-6gх35.88.016 ГОСТ 7796-70

132

МТ4.37.128

Рычаг трубы верхний

133

Болт М10-6gх30.88.016 ГОСТ 7796-70

Болт М10-6gх30.88.016 ГОСТ 7796-70

134

МТ4.37.127

Рычаг валика верхний

135

Шпонка 5х9 ГОСТ 24071-80

Шпонка 5х9 ГОСТ 24071-80

136

Подшипник 313 К5 ГОСТ 8338-75

Подшипник 313 К5 ГОСТ 8338-75

137

Т4.37А.147

Втулка распорная

138

Т4.37А.140-1

Шестерня ведущая

139

Т4.37А.106

Корпус промежуточный

140

Т4.37А.004Б

Вал промежуточный

141

Т4.37А.239

Уголок

142

Т4.37А.220-1

Стакан

143

Подшипник 12211КМ ГОСТ 8323-75

Подшипник 12211КМ ГОСТ 8323-75

144

Т4.37.267

Втулка распорная

145

Т4.37.255

Шестерня неподвижная

146

Т4.37А.181-2

Шестерня реверса

147

Т4.37А.195А

Вал реверса

148

Подшипник 12210КМ ГОСТ 8328-75

Подшипник 12210КМ ГОСТ 8328-75

149

Т4.37А.214-1

Корпус подшипника

150

Т4.37А.122-1

Труба редуктора

151

Т4.37А.169

Прокладка

152

Масленка 1.3.Ц6 ГОСТ 19853-74

Масленка 1.3.Ц6 ГОСТ 19853-74

153

Т4.54.174

Заглушка

154

Т4.37А.008А

Труба реверса с рычагом

155

Гайка М22х1,5-6Н.04.016 ГОСТ 5916-70

Гайка М22х1,5-6Н.04.016 ГОСТ 5916-70

156

Т4.37А.263

Шайба

157

Т4.37А.258

Крышка

158

54.53.406

Кольцо уплотнительное

159

Т4.37А.223-1

Прокладка регулировочная

160

Т4.37А.224-1

Прокладка регулировочная

161

Т4.37А.225-1

Прокладка регулировочная

162

Т4.37А.203

Кольцо

163

Т4.37А.210-2

Стержень регулировочный

164

Т4.37А.222-1

Кольцо

165

Подшипник 212К5 ГОСТ 8338-75

Подшипник 212К5 ГОСТ 8338-75

166

Т4.37А.260

Кольцо промежуточное

167

Т4.37А.202-1

Кольцо упорное

168

Т4.37.266

Кольцо

169

Т4.37А.257

Стакан подшипников

170

Т4.37А.180-1

Шестерня редуктора большая

171

Т4.37А.231А

Втулка распорная

172

Т4.37А.191-2

Шестерня редуктора малая

173

Т4.37А.227

Кольцо

174

Т4.37А.139-2

Стакан подшипника вала редуктора (задний)

175

Подшипник 12312КМ ГОСТ 8328-75

Подшипник 12312КМ ГОСТ 8328-75

176

Т4.37А.259

Кольцо упорное

177

Т4.37А.219-1

Вал редуктора

178

Т4.37А.007А

Труба с рычагом

№

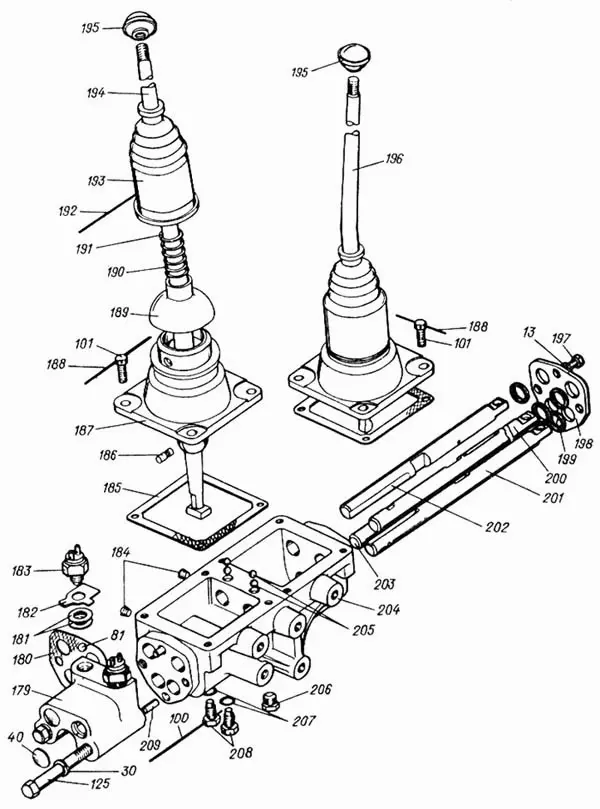

Номер детали

Наименование детали

13

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

30

Шайба 12 65Г 096 ГОСТ 6402-70

Шайба 12 65Г 096 ГОСТ 6402-70

40

Т4.37А.235

Заглушка

81

Шарик Б13,494-100 ГОСТ 3722-81

Шарик Б13,494-100 ГОСТ 3722-81

99

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=130мм

179

Т4.37А.245

Корпус включателей

180

Т4.37А.246

Прокладка

181

Т4.37А174

Прокладка регулировочная

182

Т4.37А.249

Шайба замковая

183

Включатель ВК418 ТУ 37.003.188-76

Включатель ВК418 ТУ 37.003.188-76

184

Пробка 4-КГ1/8"А12.016 ОСТ 23.1.117-83

Пробка 4-КГ1/8"А12.016 ОСТ 23.1.117-83

185

Т4.37.189

Прокладка

186

А37-65

Штифт

187

МТ4.37.102

Колонка

188

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=450мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=450мм

189

А37-63

Колпачок

190

54.37.462

Пружина

191

04.37.340

Кольцо упорное

192

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=600мм

Проволока 1,6-0-1Ц ГОСТ 3282-74, L=600мм

193

05.37.151

Чехол

194

МТ4.37.029

Рычаг переключения реверс-редуктора

195

А13.04.010

Рукоятка

196

МТ4.37.028

Рычаг переключения передач

197

Болт М10-6gх25.88.016 ГОСТ 7796-70

Болт М10-6gх25.88.016 ГОСТ 7796-70

198

Т4.37.185

Крышка задняя

199

Кольцо 020-025-30-2-2 ГОСТ 18829-73

Кольцо 020-025-30-2-2 ГОСТ 18829-73

200

МТ4.37.113

Ползун переключения реверса

201

Т4.37.112

Ползун переключения первой и второй передач

202

МТ4.37.150

Ползун переключения редуктора

203

Т4.37.149

Ползун переключения третьей и четвертой передач

204

Т4.37А.101-3

Корпус колонок

205

Шарик Б7, 938-200 ГОСТ 3722-81

Шарик Б7, 938-200 ГОСТ 3722-81

206

Пробка КГ3/8"А12.016 ОСТ 23.1.117-83

Пробка КГ3/8"А12.016 ОСТ 23.1.117-83

207

Кольцо 009-013-25-2-2 ГОСТ 18829-73

Кольцо 009-013-25-2-2 ГОСТ 18829-73

208

Т4.37.165

Винт специальный

209

Штифт 8h8х25 ГОСТ 3128-70

Штифт 8h8х25 ГОСТ 3128-70
