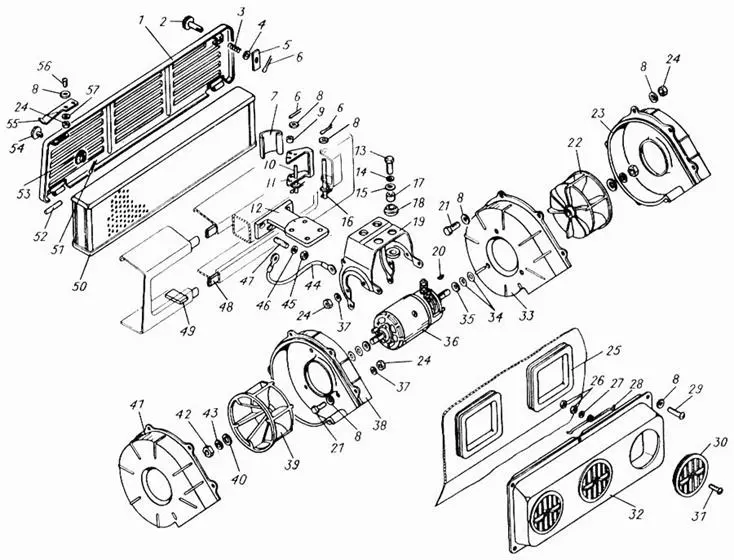

Установка вентилятора

№

Номер детали

Наименование детали

1

МТ4.66.004

Лист крышки

2

МТ4.66.005

Кнопка

3

МТ4.66.111

Пружина

4

МТ4.66.109

Шайба упорная

5

МТ4.66.112

Планка

6

Шплинт 1,6х12.016 ГОСТ 397-79

Шплинт 1,6х12.016 ГОСТ 397-79

7

МТ4.66.143

Защелка

8

Шайба 6.01.016 ГОСТ 11371-78

Шайба 6.01.016 ГОСТ 11371-78

9

МТ4.66.115

Втулка

10

МТ4.66.140-01

Ось защелки

11

МТ4.66.144

Рычаг

12

МТ4.66.101

Кронштейн

13

Болт М8-6gх35.88.016 ГОСТ 7795-70

Болт М8-6gх35.88.016 ГОСТ 7795-70

14

Шайба 8Т 65Г 096 ГОСТ 6402-70

Шайба 8Т 65Г 096 ГОСТ 6402-70

15

Шайба 8.01.016 ГОСТ 11371-78

Шайба 8.01.016 ГОСТ 11371-78

16

МТ4.66.140

Ось защелки

17

МТ4.66.125

Втулка амортизатора

18

МТ4.66.124

Втулка

19

МТ4.66.102

Кронштейн

20

МТ4.66.148

Сегмент

21

Болт М6-6gх16.88.016 ГОСТ 7798-70

Болт М6-6gх16.88.016 ГОСТ 7798-70

22

МТ4.66.146

Колесо вентилятора

23

МТ4.66.118-01

Корпус вентилятора

24

Гайка М6.6Н.6.016 ГОСТ 5915-70

Гайка М6.6Н.6.016 ГОСТ 5915-70

25

МТ4.66.136

Уплотнитель

26

Гайка М5.6Н.8.016 ГОСТ 5927-70

Гайка М5.6Н.8.016 ГОСТ 5927-70

27

Шайба 5.01.016 ГОСТ 11371-78

Шайба 5.01.016 ГОСТ 11371-78

28

МТ4.66.123

Зажим

29

Винт М6-6gх30.58.016 ГОСТ 17473-80

Винт М6-6gх30.58.016 ГОСТ 17473-80

30

МТ4.66.121

Воздухораспрелелитель

31

Винт М5-6gх30.58.016 ГОСТ 17473-80

Винт М5-6gх30.58.016 ГОСТ 17473-80

32

МТ4.66.120

Корпус воздухораспределителя

33

МТ4.66.117

Крьшка вентилятора

34

МТ4.66.127

Шайба

35

МТ4.66.126

Шайба

36

5802.3730

Электродвигатель

37

Шайба 6 65Г 096 ГОСТ 6402-70

Шайба 6 65Г 096 ГОСТ 6402-70

38

МТ4.66.118

Корпус вентилятора

39

МТ4.66.116

Колесо вентилятора

40

Шайба 12.01.016 ГОСТ 11371-78

Шайба 12.01.016 ГОСТ 11371-78

41

МТ4.66.117-01

Крышка вентилятора

42

Гайка М12х1,25.04.016 ГОСТ 2526-70

Гайка М12х1,25.04.016 ГОСТ 2526-70

43

Шайба 12 65Г 096 ГОСТ 6402-70

Шайба 12 65Г 096 ГОСТ 6402-70

44

МТ4.66.011

Провод «массы»

45

Гайка М10.6Н.6.016 ГОСТ 5915-70

Гайка М10.6Н.6.016 ГОСТ 5915-70

46

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

47

Шпилька М10-6gх25.58.016 ГОСТ 22032-76

Шпилька М10-6gх25.58.016 ГОСТ 22032-76

48

МТ4.66.119

Уплотнитель губчатый

49

МТ4.66.108

Прокладка под фильтр

50

МТ4.66.007

Фильтр

51

Шплинт 2х25.016 ГОСТ 397-79

Шплинт 2х25.016 ГОСТ 397-79

52

54.47.436

Ось петли

53

МТ4.66.012

Кулачок

54

МТ4.66.006

Кнопка правая

55

МТ4.66.142

Пружина защелки

56

Винт М6-6gх14.58.016 ГОСТ 17473-80

Винт М6-6gх14.58.016 ГОСТ 17473-80

57

Шайба 6Т 65Г 096 ГОСТ 6402-70

Шайба 6Т 65Г 096 ГОСТ 6402-70
