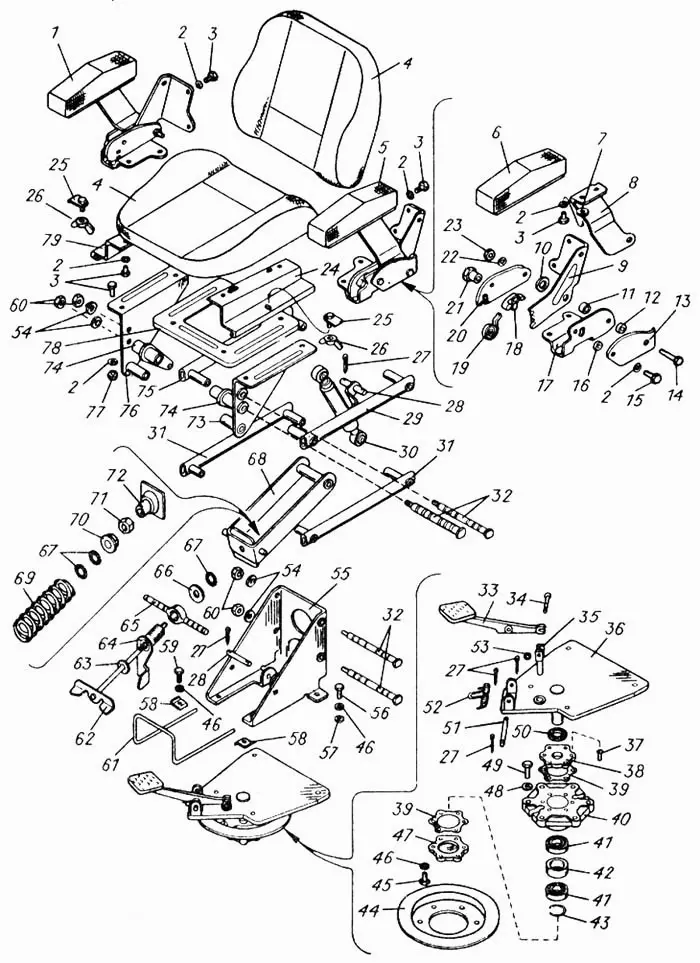

Установка сиденья

№

Номер детали

Наименование детали

-

70-6800011

Корпус правый

-

70-6800012

Защелка правая

-

70-6800014

Кронштейн правый

-

А31.00.701

Кронштейн правый

-

А31.00.702-01

Накладка правая

-

А75.04.110-01

Кронштейн правый

1

А31.00.700

Замок правый

2

Шайба 8 65Г 096 ГОСТ 6402-70

Шайба 8 65Г 096 ГОСТ 6402-70

3

Болт М8-6gх16.88.016 ГОСТ 7796-70

Болт М8-6gх16.88.016 ГОСТ 7796-70

4

70-6803010

Подушка

5

А31.00.750

Замок левый

6

70-6806010

Подлокотник

7

Шайба 8.01.016 ГОСТ 11371-78

Шайба 8.01.016 ГОСТ 11371-78

8

А31.00.701-01

Кронштейн левый

9

70-6800021

Кронштейн левый

10

Шайба 20.01.016 ГОСТ 11371-78

Шайба 20.01.016 ГОСТ 11371-78

11

70-6800013

Втулка

12

А31.00.704

Втулка

13

А31.00.702

Накладка левая

14

Болт М12-6gх50.88.016 ГОСТ 7797-70

Болт М12-6gх50.88.016 ГОСТ 7797-70

15

Болт М8-6gх20.88.016 ГОСТ 7796-70

Болт М8-6gх20.88.016 ГОСТ 7796-70

16

А31.00.703

Втулка

17

А75.04.110

Кронштейн левый

18

70-6800012-01

Защелка левая

19

А35-6105008

Пружина

20

70-6800011-01

Корпус левый

21

70-6804017

Палец

22

Шайба 12ОТ 65Г 096 ГОСТ 6402-70

Шайба 12ОТ 65Г 096 ГОСТ 6402-70

23

Гайка М12-6Н.6.016 ГОСТ 5915-70

Гайка М12-6Н.6.016 ГОСТ 5915-70

24

А31.00.202-01

Кронштейн левый

25

А31.00.500

Скоба

26

Гайка М10-7Н.45Л.0112 ГОСТ 3032-76

Гайка М10-7Н.45Л.0112 ГОСТ 3032-76

27

Шплинт 3,2х18.016 ГОСТ 397-79

Шплинт 3,2х18.016 ГОСТ 397-79

28

Ось 2-10h12х50.45.1.Ц9 ГОСТ 9650-80

Ось 2-10h12х50.45.1.Ц9 ГОСТ 9650-80

29

А31.00.120-01

Звено левое

30

АС20-075.00.000

Амортизатор

31

А31.00.130

Звено нижнее

32

А31.00.102

Ось кронштейна

33

МТ4.44.008

Педаль фиксатора

34

54.20.405

Ось

35

МТ4.44.101

Палец фиксатора

36

МТ4.44.009

Вал

37

Винт М6-6gх18.58.016 ГОСТ 17473-80

Винт М6-6gх18.58.016 ГОСТ 17473-80

38

МТ4.44.104

Крышка верхняя

39

МТ4.44.106

Прокладка

40

МТ4.44.102

Корпус

41

Подшипник 206 ГОСТ 8338-75

Подшипник 206 ГОСТ 8338-75

42

МТ4.44.105

Втулка

43

МТ4.44.115

Кольцо

44

МТ4.44.119

Прижим

45

Болт М8-6gх25.88.016 ГОСТ 7796-70

Болт М8-6gх25.88.016 ГОСТ 7796-70

46

Шайба 8Т 65Г 096 ГОСТ 6402-70

Шайба 8Т 65Г 096 ГОСТ 6402-70

47

МТ4.44.103

Крышка нижняя

48

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

49

Болт М10-6gх35.88.016 ГОСТ 7796-70

Болт М10-6gх35.88.016 ГОСТ 7796-70

50

МТ4.44.107

Кольцо

51

МТ4.22.279

Ось

52

МТ4.44.100

Пружина

53

Шайба 8.01.016 ГОСТ 11371-78

Шайба 8.01.016 ГОСТ 11371-78

54

Шайба 12 65Г 096 ГОСТ 6402-70

Шайба 12 65Г 096 ГОСТ 6402-70

55

А31.00.135

Кронштейн

56

Болт М10-6gх20.88.016 ГОСТ 7796-70

Болт М10-6gх20.88.016 ГОСТ 7796-70

57

Шайба 10.01.016 ГОСТ 11371-78

Шайба 10.01.016 ГОСТ 11371-78

58

А31.00.604

Планка

59

Болт М10-6gх25.88.016 ГОСТ 7796-70

Болт М10-6gх25.88.016 ГОСТ 7796-70

60

Гайка М12-6Н.6.016 ГОСТ 5915-70

Гайка М12-6Н.6.016 ГОСТ 5915-70

61

А31.00.603

Ограждение

62

А31.00.175

Винт

63

Шайба 16.01.016 ГОСТ 11371-78

Шайба 16.01.016 ГОСТ 11371-78

64

А31.00.145

Втулка

65

А31.00.101

Ось фигурная

66

А31.00.112

Шайба

67

А31.00.109-01

Упор

68

А31.00.140-01

Вилка

69

А31.00.110

Пружина

70

А31.00.155

Кольцо

71

Гайка М16-6Н.6.016 ГОСТ 5915-70

Гайка М16-6Н.6.016 ГОСТ 5915-70

72

А31.00.150

Шайба задняя

73

А31.00.160

Опора левая

74

А31.00.180

Звено

75

А31.00.125

Звено правое

76

А31.00.165

Опора правая

77

Гайка М8-6Н.6.016 ГОСТ 5915-70

Гайка М8-6Н.6.016 ГОСТ 5915-70

78

А31.00.001-01

Постель панели

79

А31.00.203-01

Кронштейн правый
