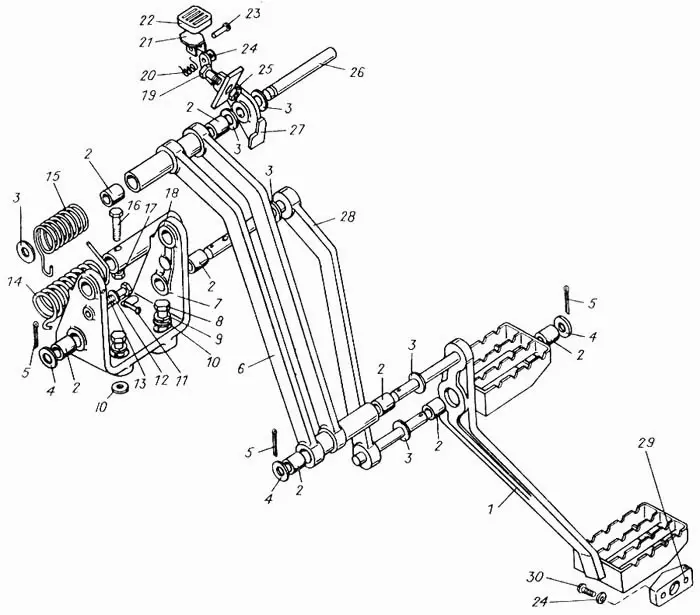

Установка подножки

Описание

№	Номер детали	Наименование детали
1	МТ4.70.005	Рычаг подножки с втулками
2	Т4.20Д.132	Втулка
3	МТ4.70.103	Кольцо
4	Шайба 18.01.016 ГОСТ 11371-78	Шайба 18.01.016 ГОСТ 11371-78
5	Шплинт 4х25.016 ГОСТ 397-79	Шплинт 4х25.016 ГОСТ 397-79
6	МТ4.70.004	Связь верхняя с втулками
7	МТ4.70.120	Кронштейн
8	Болт М14-6gх55.88.016 ГОСТ 7795-70	Болт М14-6gх55.88.016 ГОСТ 7795-70
9	Шайба 14ОТ 65Г 096 ГОСТ 6402-70	Шайба 14ОТ 65Г 096 ГОСТ 6402-70
10	Шайба 14.01.016 ГОСТ 11371-78	Шайба 14.01.016 ГОСТ 11371-78
11	Винт М6-6gх16.14Н.016 ГОСТ 1478-84	Винт М6-6gх16.14Н.016 ГОСТ 1478-84
12	Шайба 8.01.016 ГОСТ 11371-78	Шайба 8.01.016 ГОСТ 11371-78
13	Болт М8-6gх20.88.016 ГОСТ 7796-70	Болт М8-6gх20.88.016 ГОСТ 7796-70
14	МТ4.70.106	Пружина
15	МТ4.70.104	Пружина
16	Болт М8-6gх55.88.016 ГОСТ 7795-70	Болт М8-6gх55.88.016 ГОСТ 7795-70
17	Гайка М8.6Н.6.016 ГОСТ 5915-70	Гайка М8.6Н.6.016 ГОСТ 5915-70
18	МТ4.70.102	Втулка
19	Болт М10-6gх30.88.016 ГОСТ 7796-70	Болт М10-6gх30.88.016 ГОСТ 7796-70
20	МТ4.70.123	Пружина
21	МТ4.70.007	Скоба педали
22	МТ4.70.124	Чехол
23	МТ4.70.108	Палец
24	Шайба 6.01.016 ГОСТ 11371-78	Шайба 6.01.016 ГОСТ 11371-78
25	Гайка М10.6Н.6.016 ГОСТ 5915-70	Гайка М10.6Н.6.016 ГОСТ 5915-70
26	МТ4.70.105	Ось верхняя
27	МТ4.70.008	Рычаг педали
28	МТ4.70.003	Рычаг нижний
29	МТ4.70.128	Упор
30	Винт М6-6gх30.58.016 ГОСТ 17473-80	Винт М6-6gх30.58.016 ГОСТ 17473-80
