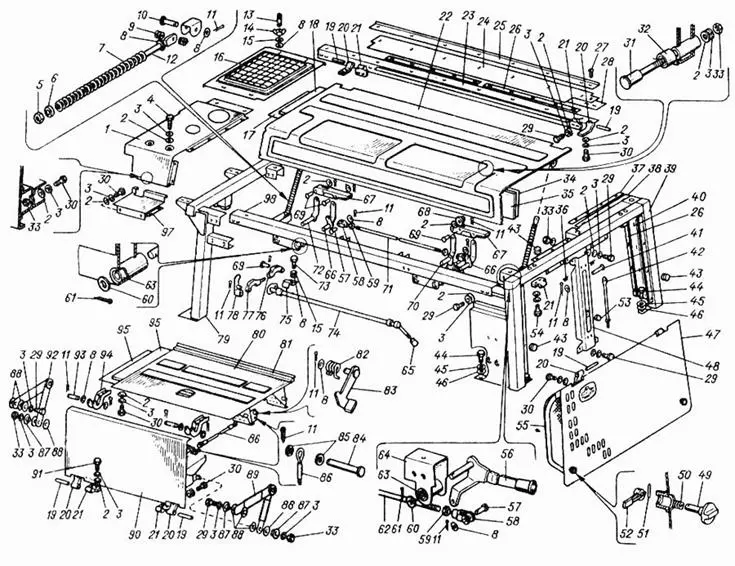

Облицовка трактора
Описание
| № | Номер детали | Наименование детали |
|---|---|---|
| 1 | МТ4.22.016 | Лист средний |
| 2 | Шайба 12.01.016 ГОСТ 11371-78 | Шайба 12.01.016 ГОСТ 11371-78 |
| 3 | Шайба 12 65Г 096 ГОСТ 6402-70 | Шайба 12 65Г 096 ГОСТ 6402-70 |
| 4 | Болт М12-6gх50.88.016 ГОСТ 7795-70 | Болт М12-6gх50.88.016 ГОСТ 7795-70 |
| 5 | Гайка М10-6Н.6.016 ГОСТ 5915-70 | Гайка М10-6Н.6.016 ГОСТ 5915-70 |
| 6 | МТ4.22.142 | Шайба упорная |
| 7 | МТ4.22.141 | Пружина |
| 8 | Шайба 10.01.016 ГОСТ 11371-78 | Шайба 10.01.016 ГОСТ 11371-78 |
| 9 | Т4.45.627 | Пружина |
| 10 | МТ4.22.137 | Ось стойки |
| 11 | Шплинт 3,2х18.016 ГОСТ 397-79 | Шплинт 3,2х18.016 ГОСТ 397-79 |
| 12 | МТ4.22.138 | Стойка |
| 13 | Шпилька М10-6gх25.58.016 ГОСТ 22032-76 | Шпилька М10-6gх25.58.016 ГОСТ 22032-76 |
| 14 | Гайка М10-6Н.8.016 ГОСТ 3932-76 | Гайка М10-6Н.8.016 ГОСТ 3932-76 |
| 15 | Шайба 10 65Г 096 ГОСТ 6402-70 | Шайба 10 65Г 096 ГОСТ 6402-70 |
| 16 | МТ4.22.030 | Лист задний левый |
| 17 | МТ4.22.192 | Панель верхняя наружная |
| 18 | МТ4.22.191 | Панель верхняя внутренняя |
| 19 | МТ4.22.147 | Ось |
| 20 | МТ4.22.111 | Петля подвижная |
| 21 | МТ4.22.347 | Петля |
| 22 | МТ4.22.008 | Люк |
| 23 | МТ4.22.019 | Угольник левый |
| 24 | МТ4.22.107 | Прокладка большая |
| 25 | МТ4.22.170 | Накладка |
| 26 | МТ4.22.173 | Планка прижимная |
| 27 | Винт М8-6gх16.58.016 ГОСТ 17475-80 | Винт М8-6gх16.58.016 ГОСТ 17475-80 |
| 28 | МТ4.22.171 | Прокладка нижняя |
| 29 | Болт М12-6gх25.88.016 ГОСТ 7796-70 | Болт М12-6gх25.88.016 ГОСТ 7796-70 |
| 30 | Болт М12-6gх20.88.016 ГОСТ 7796-70 | Болт М12-6gх20.88.016 ГОСТ 7796-70 |
| 31 | МТ4.22.285 | Палец |
| 32 | МТ4.22.289 | Втулка |
| 33 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | Гайка М12-6Н.6.016 ГОСТ 5915-70 |
| 34 | МТ4.22.244 | Панель правая наружная |
| 35 | МТ4.22.243 | Панель правая внутренняя |
| 36 | 54.57.142 | Пружина клапана |
| 37 | МТ4.22.204 | Планка прижимная |
| 38 | МТ4.22.172 | Прокладка малая |
| 39 | МТ4.22.002 | Стойка передняя |
| 40 | МТ4.22.206 | Уплотнение |
| 41 | МТ4.22.134 | Палец |
| 42 | МТ4.22.041 | Стойка |
| 43 | МТ4.22.203 | Заглушка |
| 44 | Болт М16-6gх32.88.016 ГОСТ 7796-70 | Болт М16-6gх32.88.016 ГОСТ 7796-70 |
| 45 | Шайба 16 65Г 096 ГОСТ 6402-70 | Шайба 16 65Г 096 ГОСТ 6402-70 |
| 46 | Шайба 16.01.016 ГОСТ 11371-78 | Шайба 16.01.016 ГОСТ 11371-78 |
| 47 | МТ4.22.004 | Решетка |
| 48 | МТ4.22.005 | Стойка |
| 49 | МТ4.22.229 | Ручка капота |
| 50 | Т4.45.166 | Пружина |
| 51 | Т4.45.180 | Палец |
| 52 | Т4.45.149 | Прижим |
| 53 | МТ4.22.130 | Упор |
| 54 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | Болт М12-6gх30.88.016 ГОСТ 7796-70 |
| 55 | МТ4.22.055 | Рамка |
| 56 | МТ4.22.073 | Рычаг |
| 57 | Т4.37.115 | Ось специальная |
| 58 | МО4.20.114 | Вилка |
| 59 | Гайка М12-1,25-6Н.6.016 ГОСТ 5915-70 | Гайка М12-1,25-6Н.6.016 ГОСТ 5915-70 |
| 60 | Шайба 18.01.016 ГОСТ 11371-78 | Шайба 18.01.016 ГОСТ 11371-78 |
| 61 | Шплинт 4х25.016 ГОСТ 397-79 | Шплинт 4х25.016 ГОСТ 397-79 |
| 62 | МТ4.22.292 | Тяга малая |
| 63 | Т4.20Д.132 | Втулка |
| 64 | МТ4.22.014 | Кронштейн правый |
| 65 | А13.05.000 | Рукоятка |
| 66 | МТ4.22.065 | Рычаг |
| 67 | МТ4.22.068 | Стопор |
| 68 | МТ4.22.287 | Ролик |
| 69 | МТ4.22.315 | Ось |
| 70 | МТ4.22.067 | Рычаг |
| 71 | МТ4.22.293 | Тяга |
| 72 | МТ4.22.066 | Рычаг |
| 73 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | Болт М10-6gх25.88.016 ГОСТ 7796-70 |
| 74 | МТ4.22.075 | Труба |
| 75 | МТ4.22.070 | Скоба |
| 76 | МТ4.22.340 | Вилка |
| 77 | МТ4.22.087 | Вилка |
| 78 | МТ4.22.076 | Ригель |
| 79 | МТ4.22.006 | Стойка задняя |
| 80 | МТ4.22.009 | Люк верхний боковой |
| 81 | МТ4.22.127 | Уплотнитель |
| 82 | МТ4.22.321 | Пружина |
| 83 | МТ4.22.080 | Захват |
| 84 | МТ4.22.332 | Ось |
| 85 | Шайба 14.01.016 ГОСТ 11371-78 | Шайба 14.01.016 ГОСТ 11371-78 |
| 86 | МТ4.22.085 | Трос |
| 87 | МТ4.22.331 | Втулка |
| 88 | МТ4.22.330 | Кольцо |
| 89 | МТ4.22.083 | Связь |
| 90 | МТ4.22.024 | Люк откидной |
| 91 | Болт М12-6gх40.88.016 ГОСТ 7796-70 | Болт М12-6gх40.88.016 ГОСТ 7796-70 |
| 92 | МТ4.22.079 | Связь |
| 93 | МТ4.22.279 | Ось |
| 94 | МТ4.22.086 | Петля |
| 95 | МТ4.22.026 | Панель люка верхнего |
| 96 | МТ4.22.275 | Панель люка верхнего бокового |
| 97 | МТ4.22.015 | Лист задний |
| 98 | МТ4.22.018 | Угольник правый |
