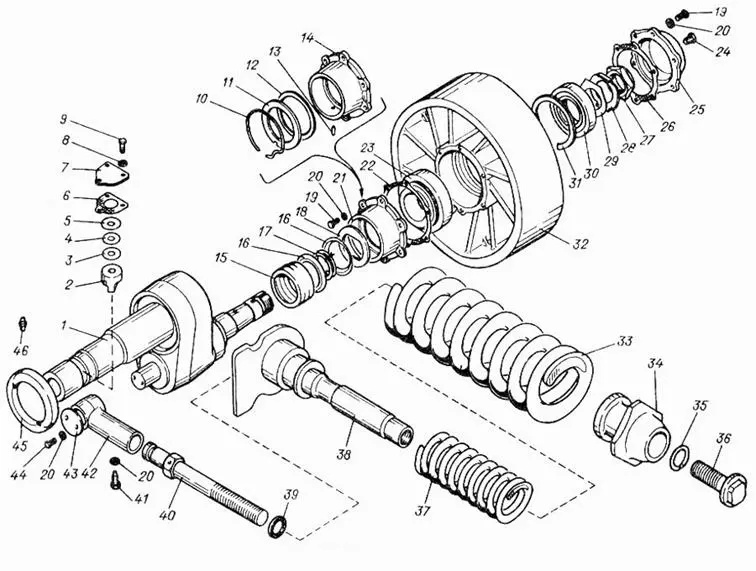

Колесо направляющее с амортизатором

Описание

№	Номер детали	Наименование детали
-	МТ4.32.003-1Р	Кривошип (состоит из деталей 1, 27, 28)
-	МТ4.32.102-1	Ось направляющего колеса
1	МТ4.32.003-1	Кривошип
2	Т4.31.139А	Стопор
3	60-33-026	Прокладка регулировочная
4	60-33-027	Прокладка регулировочная
5	60-33-028	Прокладка регулировочная
6	Т4.31.110А	Прокладка
7	Т4.31.109-01	Крышка стопора
8	Шайба 10ОТ 65Г 096 ГОСТ 6402-70	Шайба 10ОТ 65Г 096 ГОСТ 6402-70
9	Болт М10-6gх18.88.016 ГОСТ 7796-70	Болт М10-6gх18.88.016 ГОСТ 7796-70
10	МТ4.31.177	Кольцо стопорное
11	МТ4.31.134	Кольцо уплотнительное
12	МТ4.31.176-1	Прокладка
13	МТ4.31.178	Штифт
14	МТ4.31.119-1	Корпус уплотнения
15	Т4.31.130	Чехол уплотнения
16	Т4.31.129-1	Шайба нажимная
17	Т4.31.015	Пружина уплотнения в сборе
18	МТ4.31.131	Кольцо уплотнительное
19	Болт М12-6gх35.88.016 ГОСТ 7796-70	Болт М12-6gх35.88.016 ГОСТ 7796-70
20	Шайба 12ОТ 65Г 096 ГОСТ 6402-70	Шайба 12ОТ 65Г 096 ГОСТ 6402-70
21	МТ4.31.016-1	Корпус уплотнения
22	Т4.31.136	Прокладка
23	Подшипник 7615А ГОСТ 520-89	Подшипник 7615А ГОСТ 520-89
24	Пробка КГ3/8"А12.016 ОСТ 23.1.117-83	Пробка КГ3/8"А12.016 ОСТ 23.1.117-83
25	Т4.31.125А	Крышка
26	Т4.31.126	Прокладка
27	Т4.31.153	Гайка
28	Т4.31.148-1	Шайба стопорная
29	Т4.31.141-1	Шайба упорная
30	Подшипник 7313А ГОСТ 520-89	Подшипник 7313А ГОСТ 520-89
31	Т4.31.118	Кольцо стопорное
32	Т4.32.101-1-01	Колесо направляющее
33	Т4.32.106-01	Пружина
34	Т4.32.107-01	Опора амортизатора
35	ШП-42зам	Шайба пружинная
36	Т4.32.122-1	Болт
37	Т4.32.105-01	Пружина малая
38	Т4.32.006-2А	Шток
39	36-3001058	Сальник поворотного рычага
40	Т4.32.009-1А	Винт натяжной
41	60-31-018	Болт стопорный
42	Т4.32.007-1А	Проушина
43	60-31-002-01	Шайба
44	Болт М12-6gх30.88.016 ГОСТ 7796-7	Болт М12-6gх30.88.016 ГОСТ 7796-7
45	МТ4.31.012А	Манжета
46	Масленка 1.3.Ц6 ГОСТ 19853-74	Масленка 1.3.Ц6 ГОСТ 19853-74
